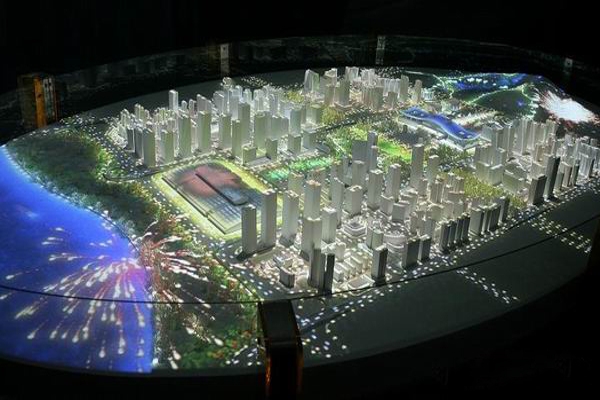

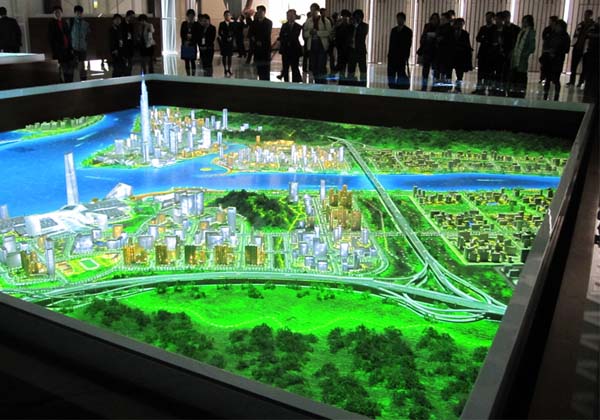

所謂投影沙盤就是以計算機技術為核心的現代高科技手段生成逼真的三維圖像模型，借助投影顯示設備或其他顯示設備把計算機上的三維或四維圖形圖像模型顯示到臺面上。具體地說，就是將模擬的三維立體影像精確投影到實體模型的相應位置，與實體沙盤互動展示的演示相映成輝，使沙盤的演示效果更加形象、生動，還可以是桌面投影、地面投影、墻面壁投影顯示等，參觀者以自然的手勢動作與大屏幕投影的三維模型交互作用，多方位多層次瀏覽查詢，從而快速地獲取簡明、精確、優美、逼真的動態信息。

這是一個典型的投影沙盤系統拓?fù)鋱D該設計使用了4臺投影機以2X2方式投射到物理沙盤上，從而實現投影沙盤的動態光影效果。為什么會如此設計投影沙盤呢？這是因為，沙盤的尺寸一般都比較大，圖1是一個3.2m的正方形沙盤，這樣的尺寸，單臺投影機是無法實現的。原因有二，（一）投影距離問題，標配鏡頭的投影要實現3.2m大概需要6.4m左右的投影距離【即便用0.8倍的超短焦也要2.6m投射距離】，而實際當中擺放場地，不具備如此的樓層高度；（二）沙盤的設計尺寸靈活，不可能完全按照投影機來設計【比如：一般的1024X768分辨投影機投射換面的高寬比是：768/1024 = 3/4,這也就意味著，如果要讓單臺投影機實現完整的沙盤投射，那么就必須將沙盤長寬比也設計成：3/4的】，如此一來就極大地限制了沙盤設計者的發揮。【實際設計中，投影沙盤甚至被設計成“圓形”、“橢圓”、“三角”、“不規則形”】。
