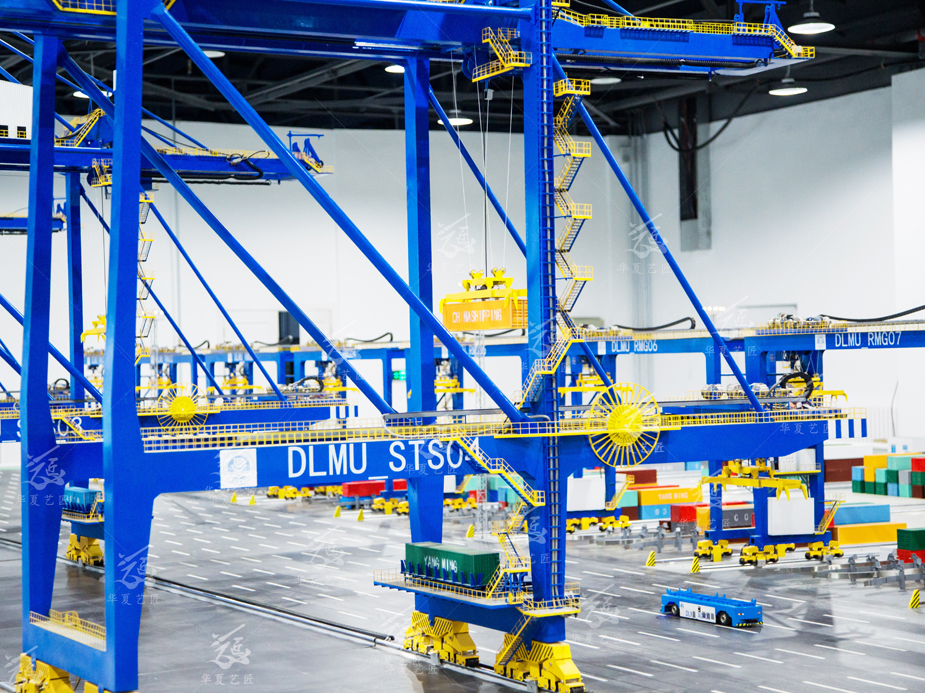

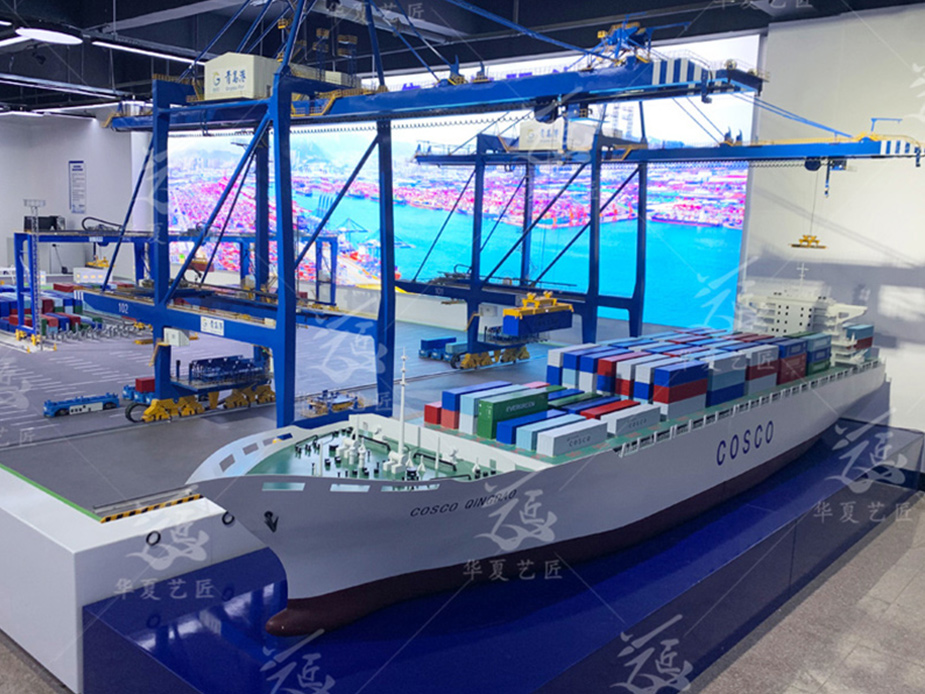

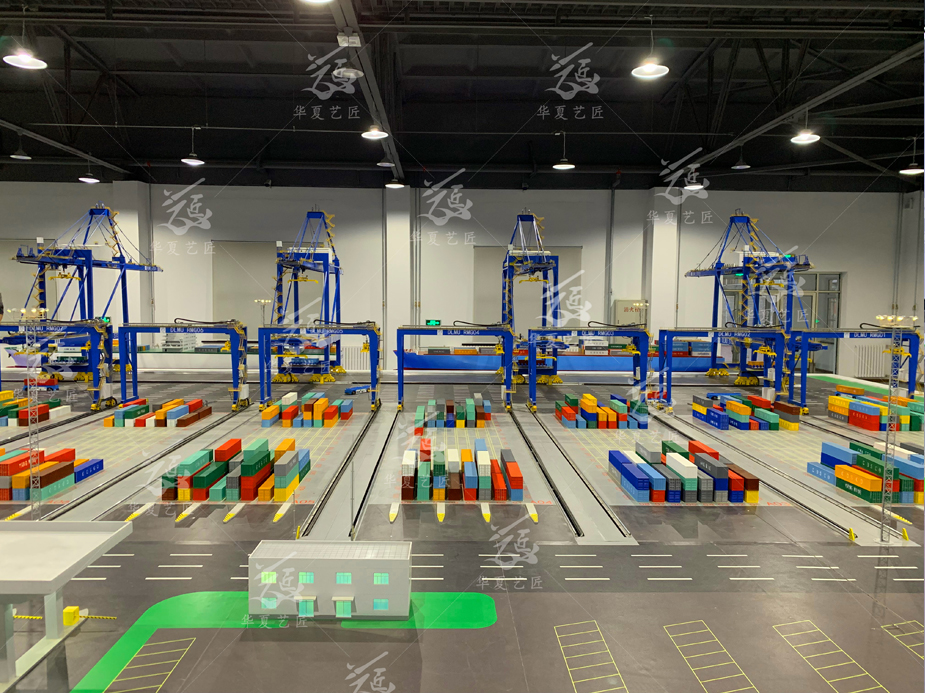

大連海事大學智慧港口物流實訓平臺模型比例:1-30模型尺寸:長12米x寬11x高3.3米底座高0.6米、岸橋高2.75米。岸橋4個、場橋9個、火車場站.軌道吊2個，貨車一列、集卡車一輛。

模型制作工藝:

(1)岸、場、AGV整體結構全部采用304金屬鐵板，激光切割氯焊接成型，采用進口的汽車金局漆烤漆工藝效果，板材成型采用壓力機和彎管機進行橋正和曲成型，不采用錘擊方式。連接孔采用機械打孔，不采用手工較孔和擴孔。采用高標準的AWS標準進行悍接工藝焊接工藝檢驗按照GB3323-87標準規定的咸級標準進行檢驗。金屬結構具有良好的剛度、強度、疲勞和穩定性。金屬防銹及表面

理:底漆噴涂含鋅環氧樹脂漆，表面噴涂汽車油漆標準漆。

(2)、信號傳輸控制系統:采用西門子PLC控制場橋、岸橋信號傳輸接收設計:場橋動態部分由齒渦桿進口減速電機提供動力，四極齒輪變速箱自主設計，車輪車工精加工，動力桿和減速齒輪等零件組成。電力由場橋內電機驅動模型、提供電力，可以連續供電續航。動態行駛與暫停都由車上光感開關發送光感應信號指令給CPU控制器CPU控制器發送信號給場橋內部無線模塊CPU來控制場橋行駛與暫停。實現運動和停止。
