井下生產作業場景

1. 井下生產作業場景采用地形剖面斷截面表現方式，井下開采設備模型能夠動態動作，展示從采煤機采煤、刮板運輸機運煤、轉載機運輸到膠帶輸送機運輸的動態生產流程，并加以流程燈光演示。

2. 井下地形整體外輪廓采用約40*40mm的方鋼焊接成骨架，面上用碳鋼板飾面，采用美工處理成地下斷層面效果，煤礦煤層立面處理成仿真煤礦材質，可以看到里面煤礦材質。主體上面的地形結合實際采用高強度、耐久性好（永久不變形）泡沫真石漆材質制作，然后表面制作成綠植效果，形象逼真，渲染整體外觀環境效果。

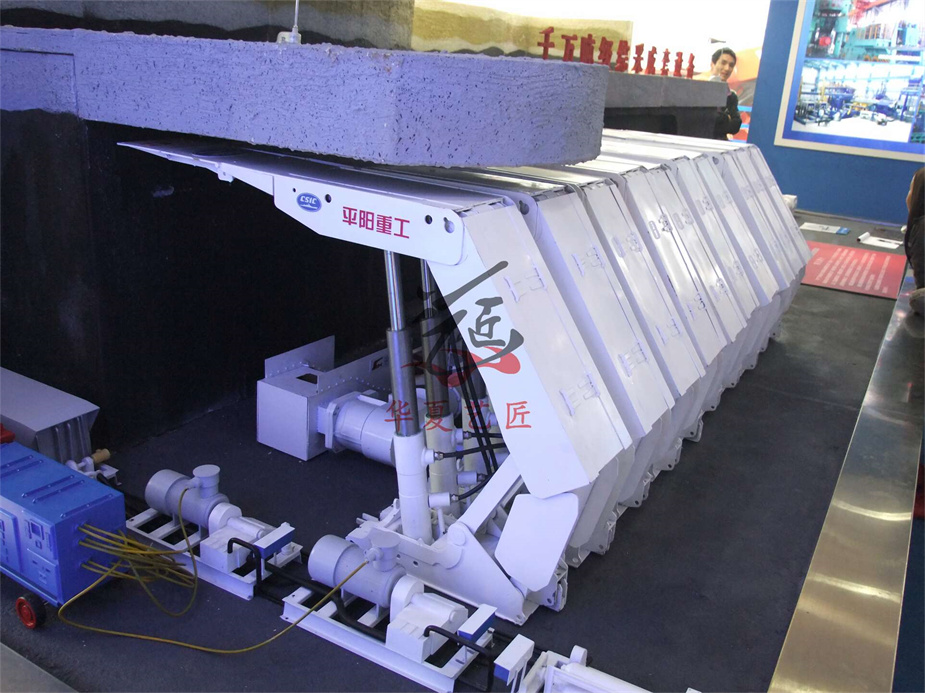

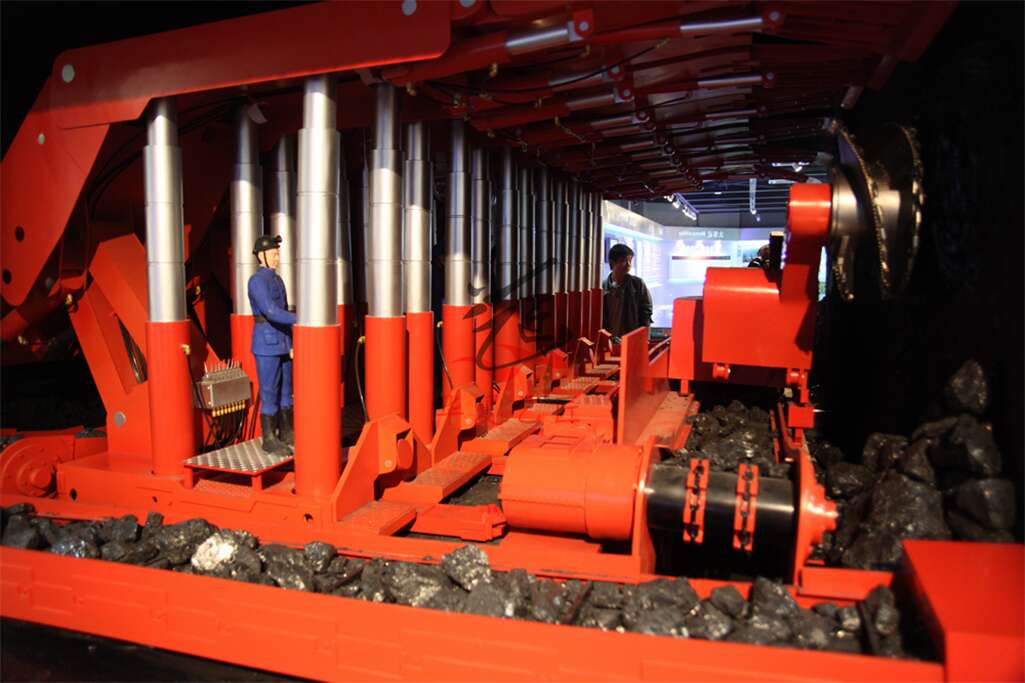

3. 液壓支架、采煤機、刮板運輸機、破碎機、轉載機、設備列車、膠帶運輸機等設備采用金屬連接，采用進口電機機械轉動、傳感器、四級齒輪減速箱、金屬板、金屬連接件，動力連接和驅動部分為金屬制作，設備的顏色以進口金屬烤漆上色。電機部分設備、不是結構支撐性設備采用高分子聚合工程板和壓克力制作。主體結構設備與刮板接觸部分、承重架子、鏈條、均采用激光切割機加工切割金屬板切割設備形狀、氬弧焊焊接、角磨機打磨拋光，反復幾次加工后噴漆、連接部分采用金屬螺栓固定連接。成型后噴亮油，保證模型使用壽命和模型質量。

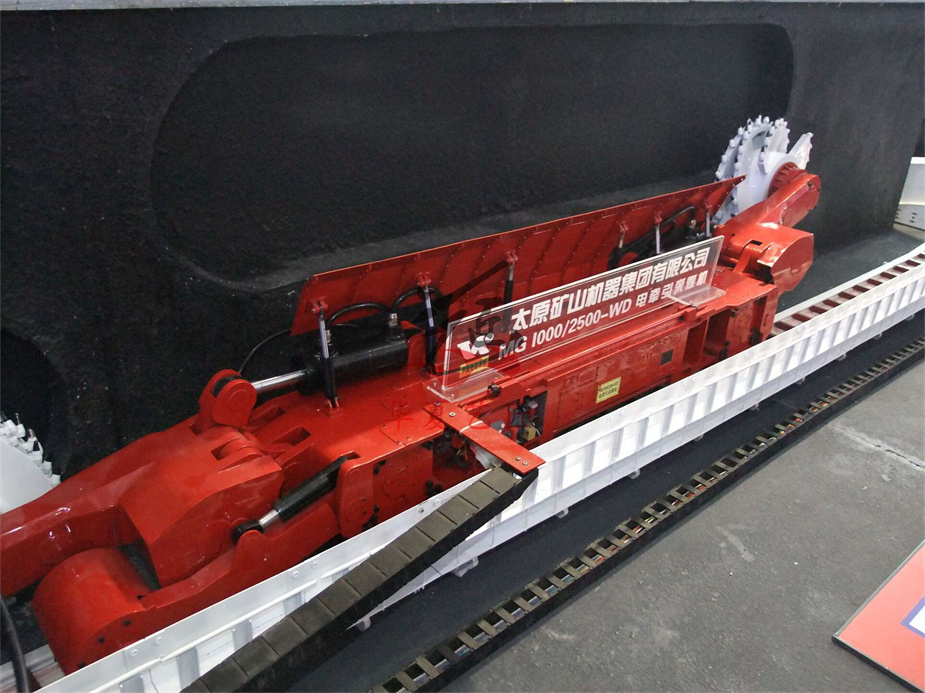

4. 液壓支架運行升降采用小液壓分為升架、推移運輸機、降架、移架，液壓支架前后運行行走使用滑軌滑塊，電機齒輪皮帶動力輸出。采煤機運行采用滑軌電機動力輸出。皮帶機運輸煤炭采用高仿真皮帶，步進電機齒輪傳動。

（三）地面設備及生產流程

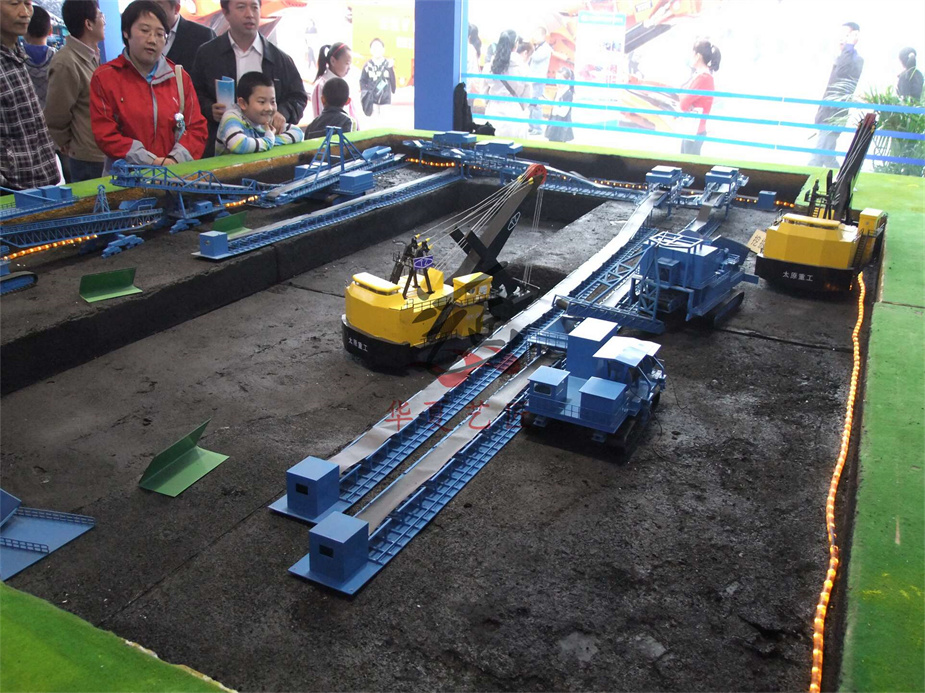

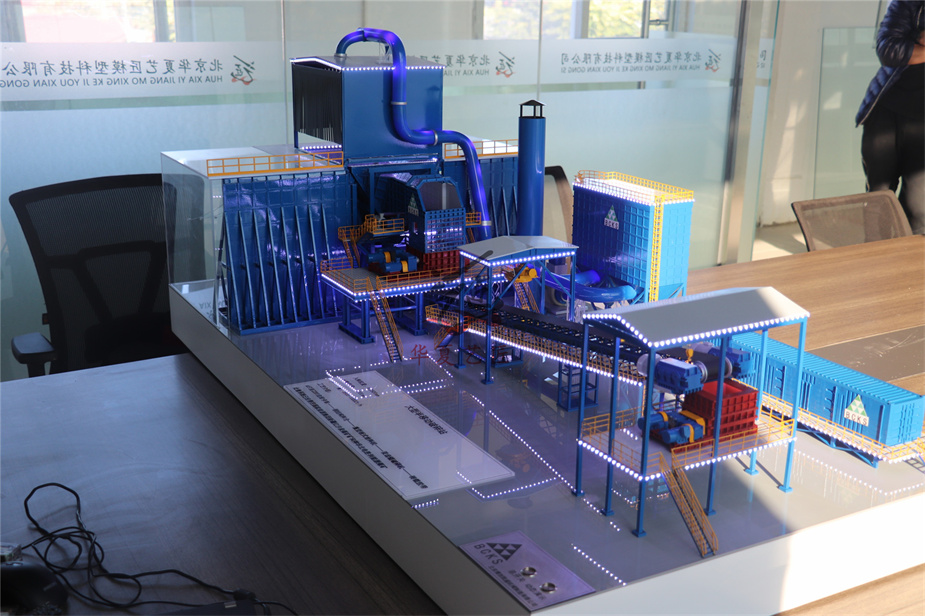

地面設備傳送帶、設備、建筑、環境模型制作按照片工作流程制作流水燈。地表面模型采用ABS膠板、壓克力、壓克管、304不銹鋼制作，精雕機雕刻加工，三氯甲烷粘接打磨，刮原子打磨噴漆上色。
