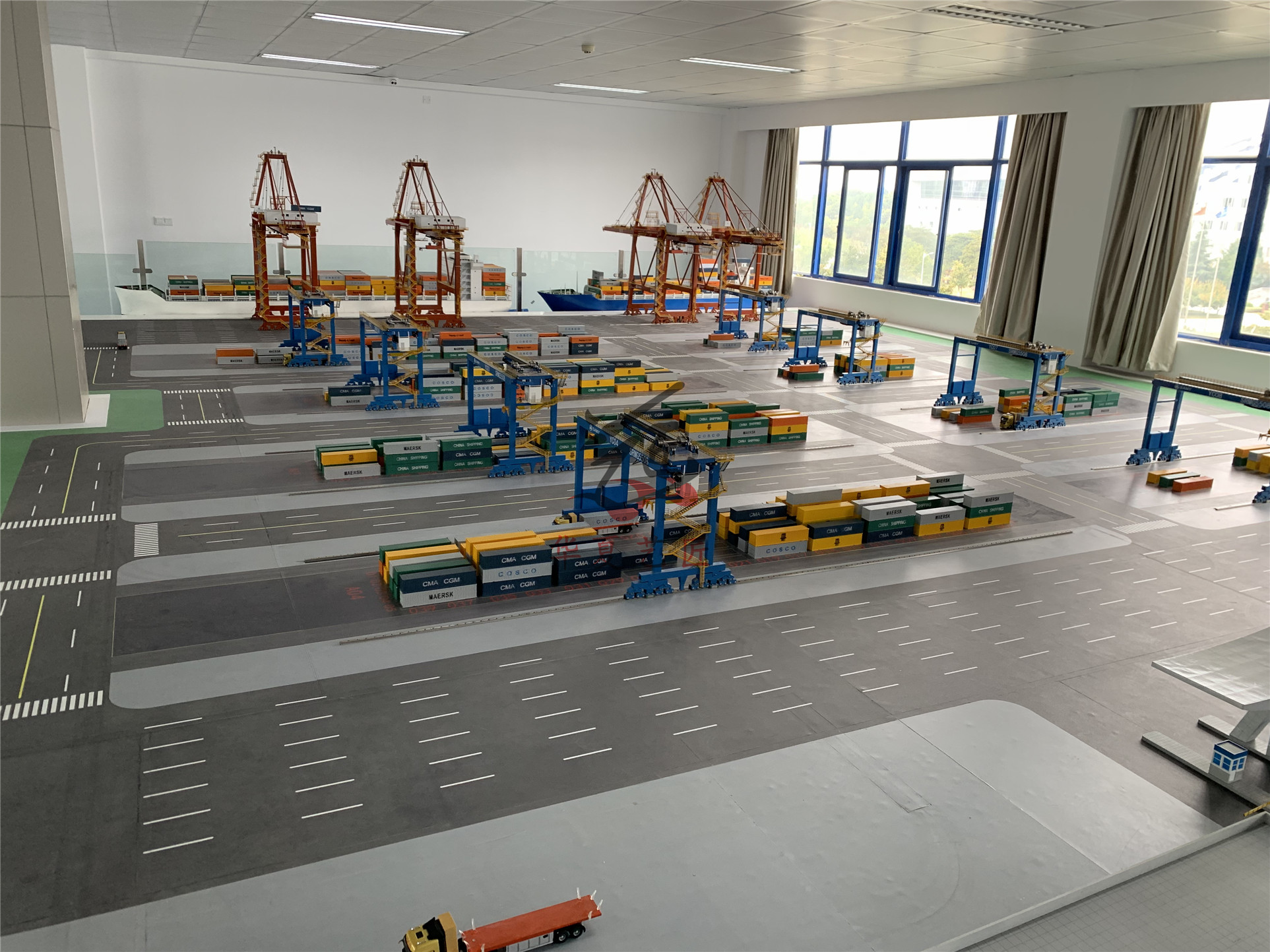

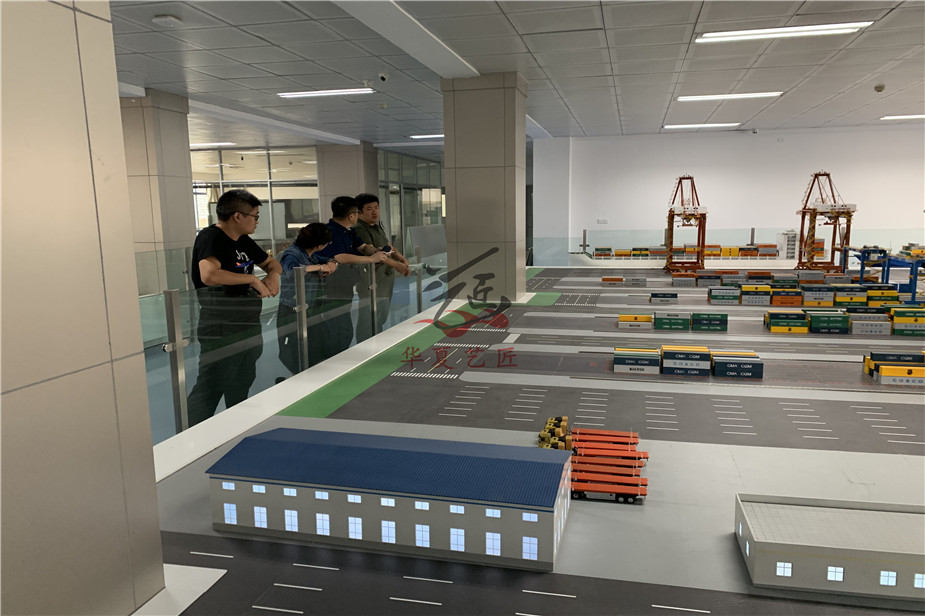

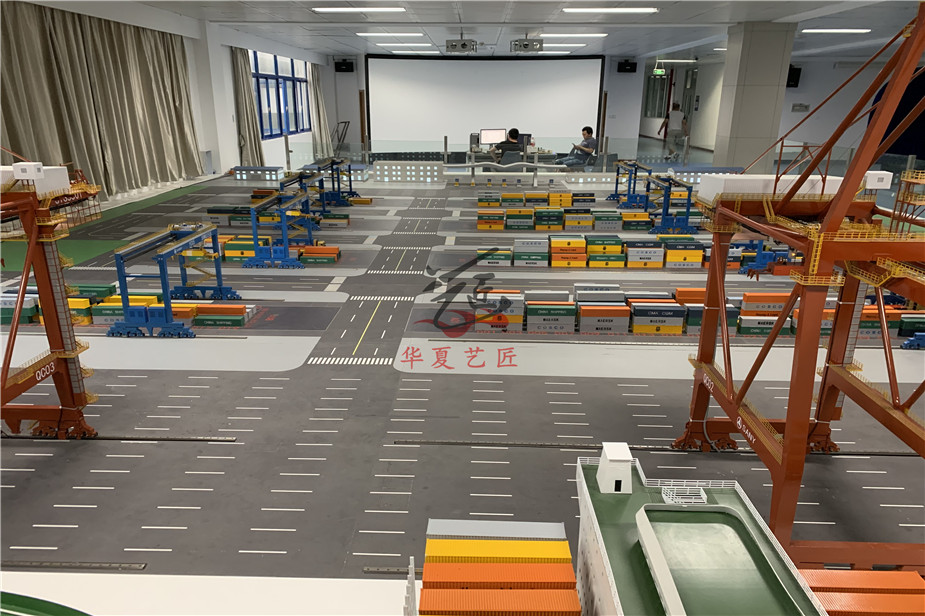

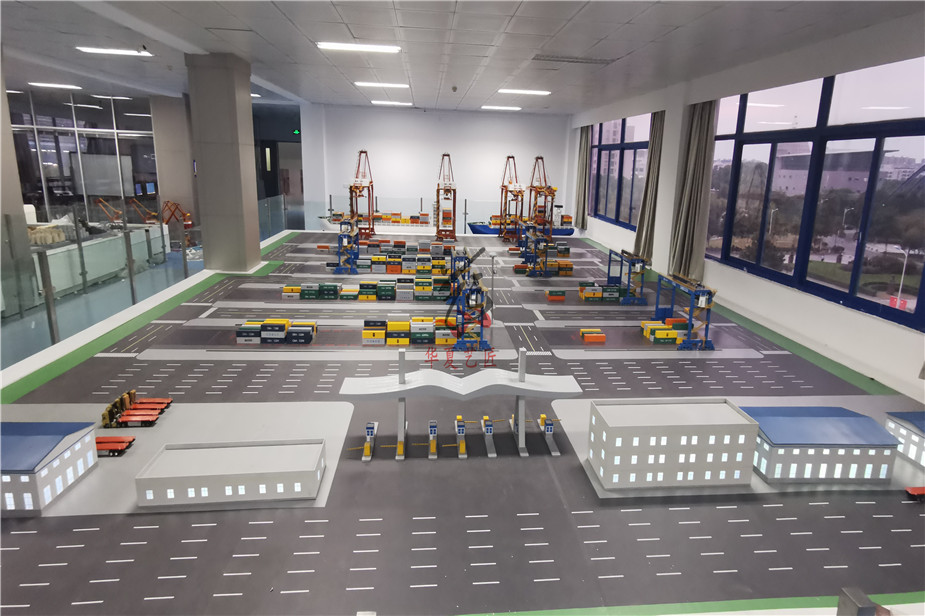

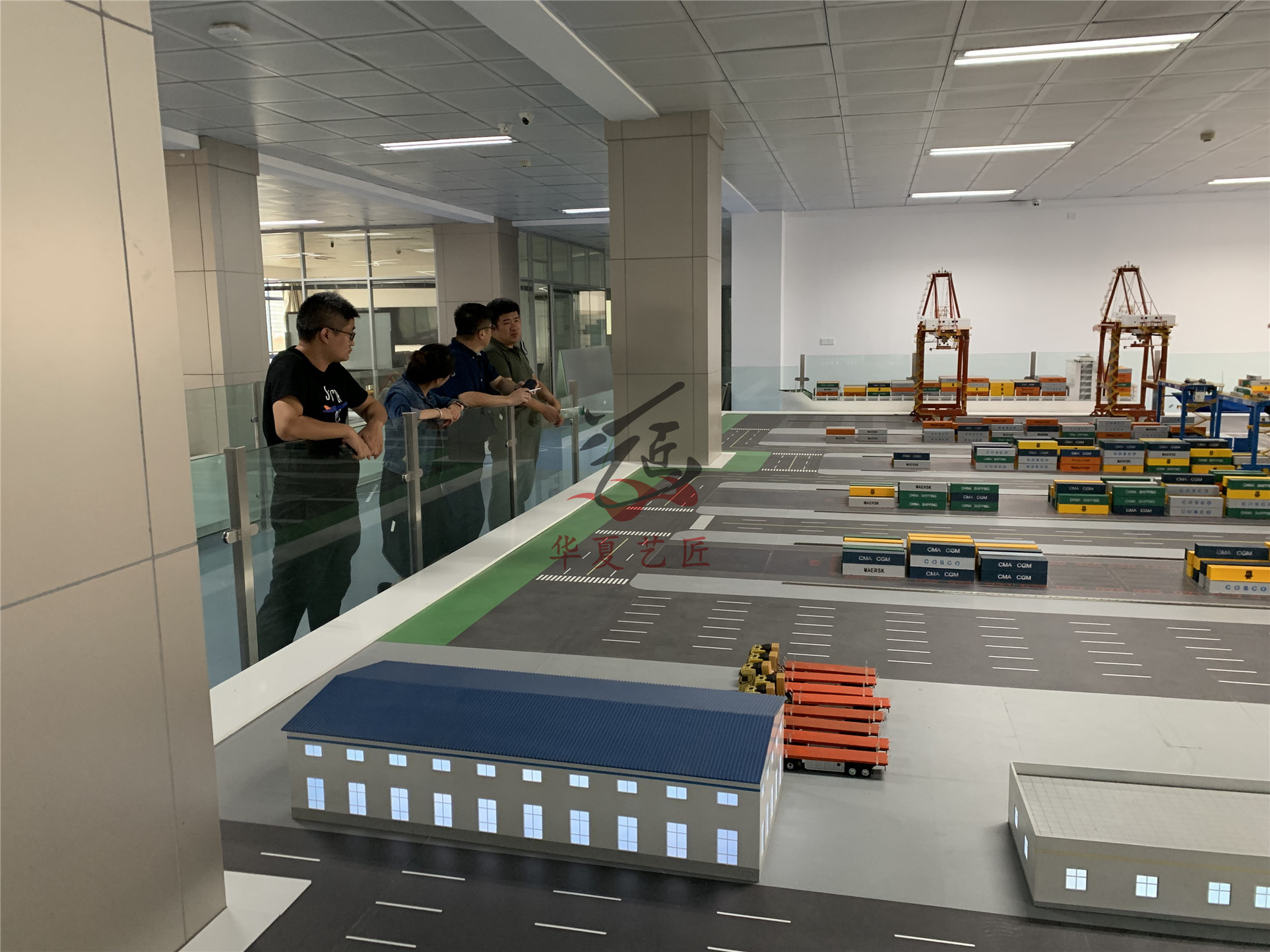

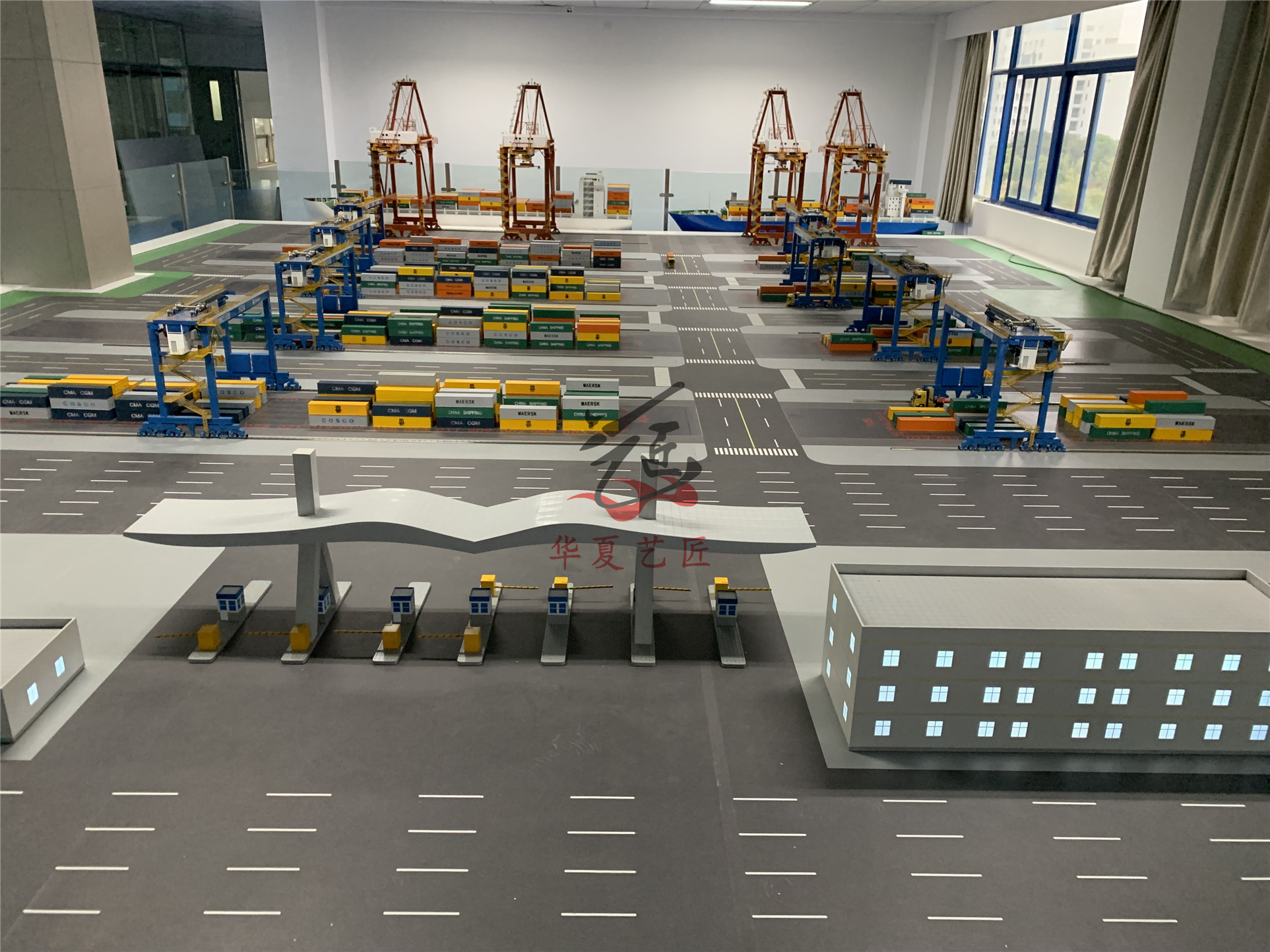

南京港口職業技術學院智慧港口教學實訓設備制作方案

模型比例：1-50

智慧港口實訓設備尺寸：9米×9米

設備包含：岸橋4臺、場橋8臺、集卡車8臺采用西門子PLC控制數據庫對接TOS系統。拋棄傳統教學理念，讓實際應用場景展現在學生面前對教學行業是一個創新性的研究課題。

軟硬件互動展現功能

一、客戶提供集裝箱碼頭軟件；硬件模型展現動作，實現軟硬件連動功能。一、應用場景：（裝船流程、卸船流程、提箱流程、收箱流程、翻箱作業、轉堆流程、簡易裝箱流程）

說明：岸橋用Q1,、Q2、Q3、Q4表示

輪胎吊：L1、L2、L3、L4表示

集卡T1、T2、T3、T4

集裝箱C1、C2、C3、C4

二、裝船流程說明：（卸船為逆過程）

1、接收指令，例如場橋Li把某箱區內的某一指定箱Ci提起并裝到指定的集卡Ti上，集卡Ti裝載著Ci行駛至指定的岸橋Qi下，Qi對準所作業的行后錨定，集卡Ti調整位置至Qi將Ci裝至船上的指定位置。（文中所說的“指定”，皆指操作系統內的命令，以下同）場區一層高的箱押到C車上，到達D岸橋，裝到船上。

2、A場橋找到B場區一層高箱子，抓起來。

3、C車到達，押到車上。

4、C車拉箱到D岸橋。

5、D岸橋裝到船上。

三、提箱流程說明：（收箱為逆過程）

1、接收指令，例如A車到B場區，用C場橋，押二層高的箱，提出閘口。

2、A車進閘口，到達B場區。

3、C場橋，押箱到A車。

4、A車提出閘口。

四、轉堆流程說明：

1、接收指令，例如A場橋把B箱，用C車，拖到D場橋卸下。

2、A場橋把B箱抓到C車

3、C車拖至D場橋

4、D場橋卸箱。

制作工藝：岸橋4臺、場橋8臺采用金屬304不銹鋼氬弧焊焊接制作，

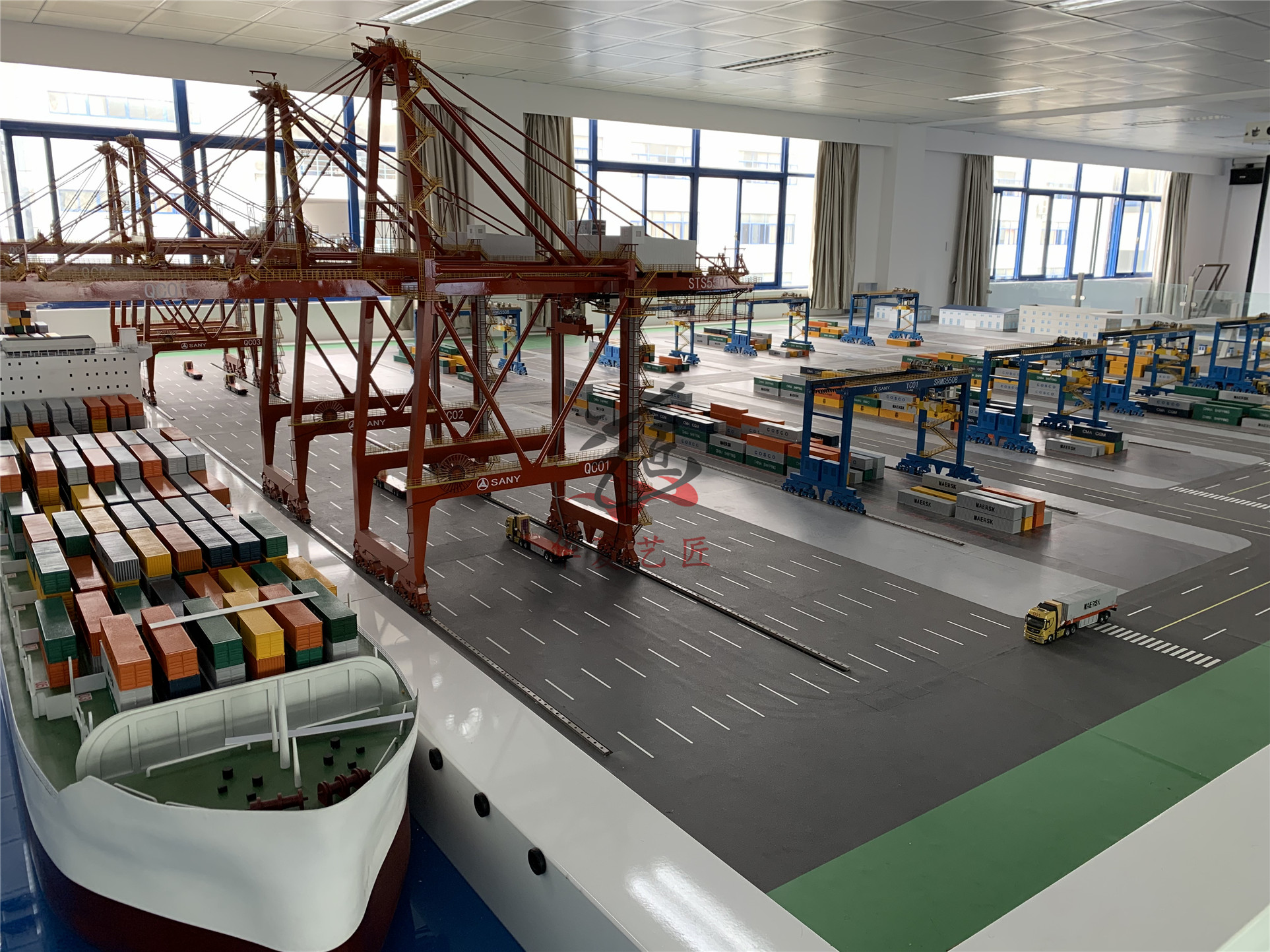

岸橋、場橋采用雙小車岸橋模型設計、場橋采用軌道式場橋模型設計。場橋、岸橋整體結構全部采用金屬鐵板，激光切割氬弧焊焊接成型，角磨機打磨剖光涂原子灰，在反復打磨噴底漆上色最后將采用進口的汽車金屬漆烤漆工藝效果。場橋均采用計算機排版設計、數控設備加工。精確的把模型的外觀、細部、構件等做的與實物一樣, 以更加具體的展示整體外觀細部構造整體色彩，車體下部輪子由車床銑床加工制作，包括所有跟電機齒輪動力方面有關部件都要做機加工金屬材質。保證模型穩定性。

    AGV我公司自主研發設計動力機構，遠程控制系統開發以及無限信號開發等技術難題。
