地形沙盤制作工作底圖：

　　(1)選用1∶1萬地形圖，將最新資料繪制于上;

　　(2)重新?lián)Q算繪制等高距，按沙盤模型所要求的規格尺寸繪制等高距;

　　(3)工作底圖與沙盤模型之比為1∶1;

　　地形沙盤制作底盤：

　　(1)選用木工板等材料制作底盤;

　　(2)底盤高度60-70公分，寬度比沙盤模型有效面積寬10-25公分;

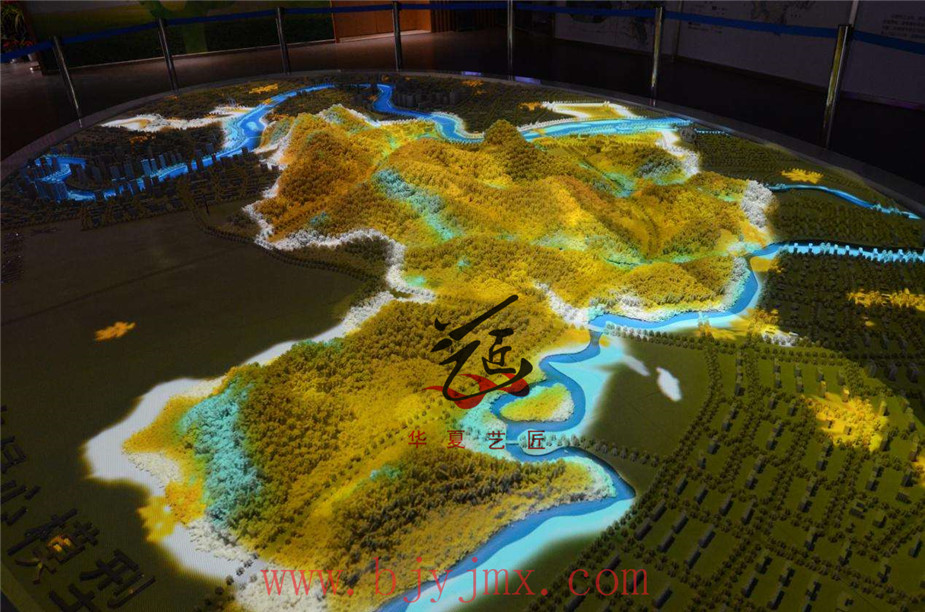

　　地形沙盤成型：

　　(1)選用中密度白色發泡沫，厚度為1公分，依地形圖最低等高距至最高等高距次序切割;

　　(2)將切割好的各層泡沫板依次用泡沫膠粘貼;

　　(3)用手提微型切割機配合電烙鐵修飾山頭;

　　(4)使用加熱切割方法將河流、山塘水庫挖出;

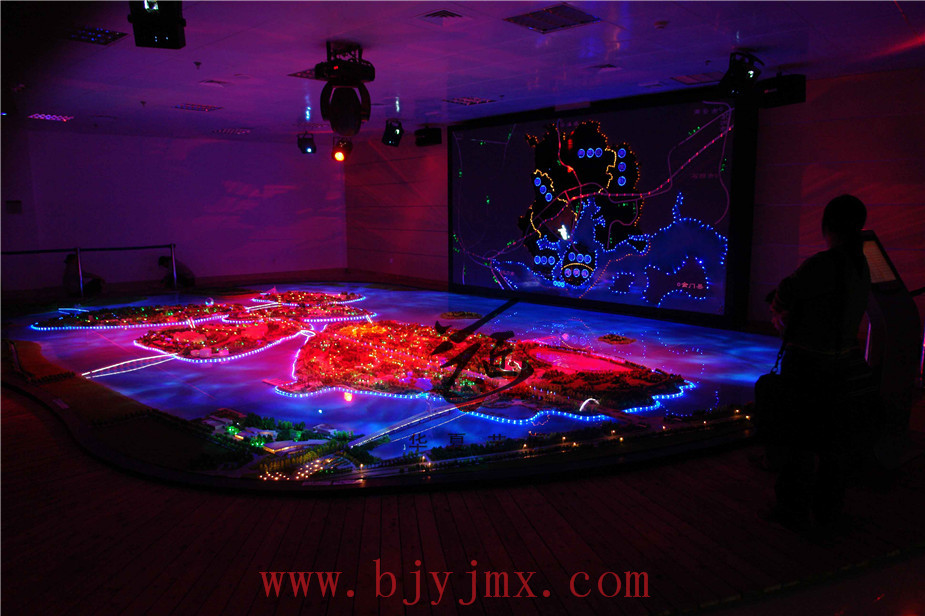

　　地形沙盤安裝光電部分：

　　(1)選用防水型燈串聯，每串36個燈泡;

　　(2)將防水型燈安裝于河流、山塘水庫之下，上面覆蓋綠色有機板;

　　(3)將防水型燈安裝于各行政單位的位置上，燈泡出露地面0.5公分，燈泡上面安裝空心的房屋小模型;

　　(4)將防水型燈安裝于行政區域界線，出露地面0.5公分，用綠色隱蓋，每個燈泡之間距離5公分;

　　(5)將各組燈串聯接在燈光控制器上;

　　(6)外接電源為照明電源，照明電源與總開關之間安裝電壓穩定器;

　　(7)在每組燈與總開關之間安裝圖例控制按鈕;

　　地形沙盤修鉚部分：

　　(1)用瓷粉配合膠水調制成面料覆蓋在泡沫成型后的山峰河流上，在25度以下的坡地部分用小刀開出梯田，在小溪部分用三角刀開出小水溝并用注射器注射蘭色油漆，形成小溪;

　　(2)將用有機板及軟木等材料制成的樓亭、橋梁民舍等小模型，安裝

　　沙盤是根據地形圖將地形按一定的比例尺,用泥沙等堆制而成,它能形象地顯示實地的地形,表示敵我設防工程,兵力部署和兵器配置情況,用來研究地形,敵情,作戰方案,組織協同動作和實施軍事訓練,根據需要和條件,沙盤可在木盤內或場地上堆制。
