港口設備模型定制方案需求書

1項目背景目的

項目的目的是開發一個針對港口的通用設備（場橋、岸橋和擺渡車）及其對貨柜進行上下搬運操作的演示模型，其中模型運行流程必須跟實際港口的操作運行流程一致，其中包括岸橋?qū)⒇浳飶呢洿舷掳徇\(yùn)到擺渡車的流程；擺渡車運載貨物到堆場的岸橋下的流程；場橋?qū)⒇浳飶臄[渡車上下搬運到堆場的流程。

2.1方案流程

設備的主要目的是為了演示港口設備重的岸橋、場橋和擺渡車的作業流程。初步構想是下面兩個流程循環進行：

a岸橋?qū)⒋系募b箱搬運到擺渡車上，擺渡車將集裝箱運輸?shù)綀?chǎng)橋下，場橋再將車上的集裝箱搬運到堆場上堆放；

b場橋?qū)⒍褕?chǎng)上集裝箱搬運到擺渡車上，擺渡車將集裝箱運輸?shù)桨稑蛳拢稑驅⒓b箱搬運到船上

3項目功能需求

3.1岸橋

3.1.1機械模型

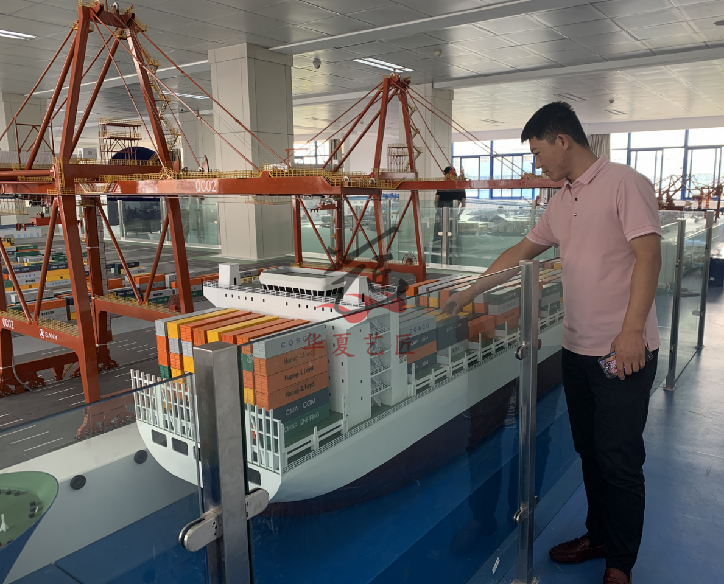

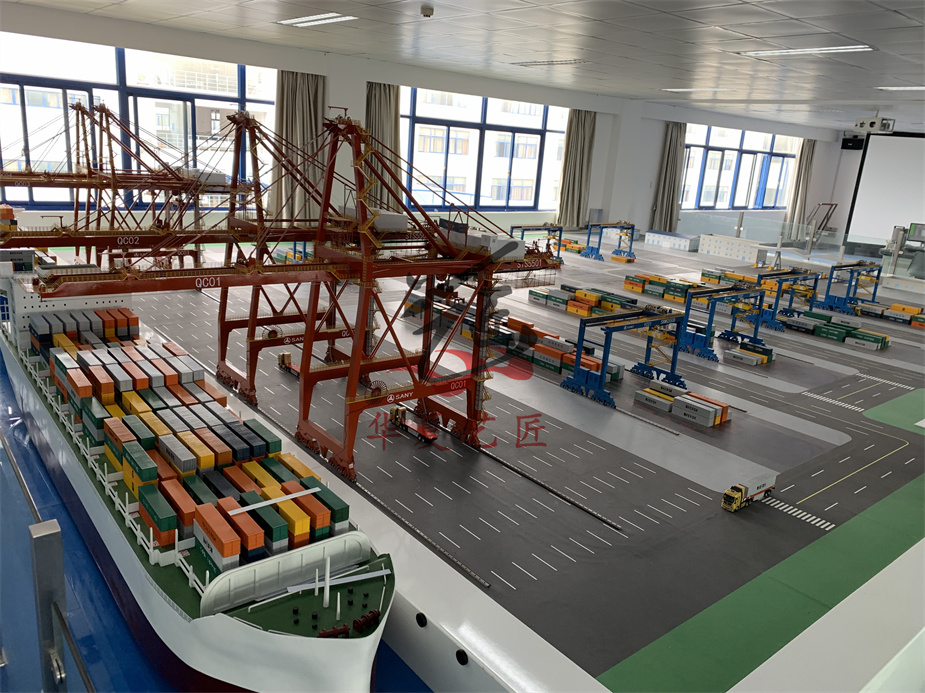

（1） 模型參考實際岸橋結構和運作原理，外形相似度大70%（相似程度可以參考上圖的模型，接近這個模型的程度即可），要有兩層的結構；

（2） 實物與模型的比例范圍在1:20~1:30之間，推薦1:30；

（3） 模型可以做5個自由度運行，包括在a地面沿軌道行走；b吊機1在主結構上行走； d吊機1通過繩索上下伸縮抓手；e吊機2在二層結構上行走；f吊機2通過繩索上下伸縮抓手；

（4） 抓手可以實現抓取貨柜，抓取方式跟真實設備類似，通過機械結構實現抓取等；

（5） 吊機1和吊機2通過繩索傳動的方式上下伸縮抓手，其他自由度實現具體方式?jīng)]有強制要求，能實現就可以；如過有難度需更改方式，需要溝通同確認；

（6） 岸橋模型可以對集裝箱的夾取并能準確搬運到貨柜車上裝車，同時也可以將從貨柜車上將集裝箱搬運到指定位置；

（7） 所有電機及抓取操作都需要留有可供PLC控制的接口，實現能控制電機的運作、讀取電機的運行位置及抓手的狀態

3.2場橋

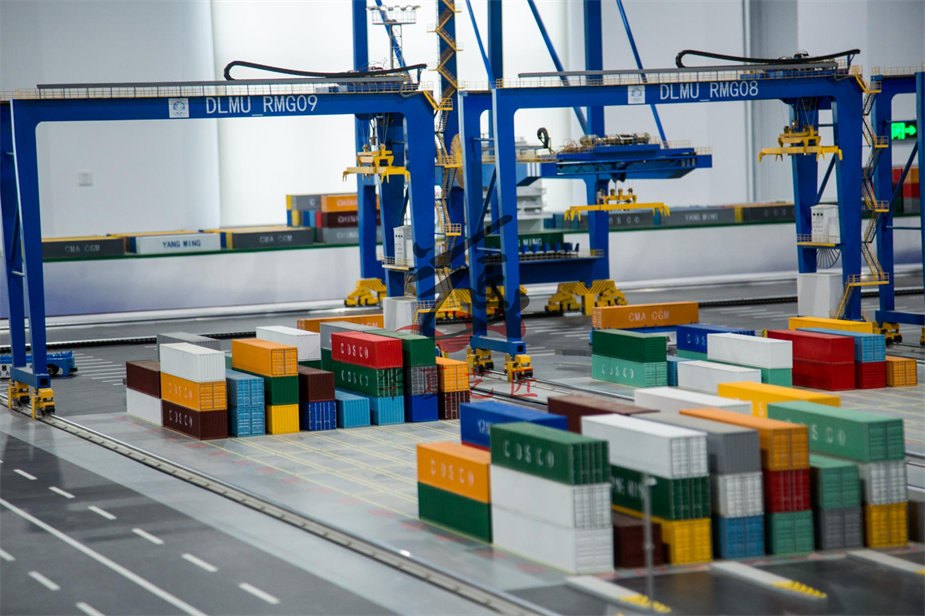

（1） 模型參考實際廠橋結構和運作原理，外形相似度大70%（相似程度可以參考上圖的模型，接近這個模型的程度即可）；

（2） 實物與模型的比例范圍在1:20~1:30之間，推薦1:30；

（3） 模型可以做三個自由度運行，包括在a地面沿軌道行走；b吊機在主結構上行走；c吊機通過繩索上下伸縮抓手；

（4） 抓手可以實現抓取貨柜，抓取方式不限制，可以機械結構抓取、磁鐵吸附等；

（5） 吊機通過繩索傳動的方式上下伸縮抓手，其他自由度實現具體方式?jīng)]有強制要求，能實現就可以；如過有難度需更改方式，需要溝通同確認；

（6） 岸橋可以對集裝箱的夾取并能準確從堆場搬運到貨柜車上裝車，同時也可以將貨柜車上的集裝箱搬運到堆場指定位置；

（7） 所有電機及抓取操作都需要留有可供PLC控制的接口，實現能控制電機的運作、讀取電機的運行位置及抓手的狀態。

3.3擺渡車

（1）模型參考實際貨柜車結構，外形相似度要求不高，能實現貨柜的裝在和搬運即可；

（2）實物與模型的比例范圍在1:20~1:30之間，推薦1:30；

（3）擺渡車需要在場橋和岸橋的工作范圍的指定位置停車，裝載貨物完成后能在運作場地按照指定的路線來回運行；

（4）擺渡車能配合場橋和岸橋?qū)崿F(xiàn)集裝箱的裝貨卸貨；

（5）擺渡車的啟動和停止需要留有可控PLC控制和讀取的接口；

3.4貨柜

（1）模型參考實際集裝箱結構，外形相似度要求不高；

（2）實物與模型的比例范圍在1:20~1:30之間，推薦1:30；

（3）集裝箱需要實現在貨柜車上固定，在堆場等自行疊加固定放置；

（4）集裝箱能配合場橋和岸橋?qū)崿F(xiàn)集裝箱的裝貨卸貨；

3.5 操作面板

（1） 兩邊的搖桿能夠控制場橋和岸橋運動；能夠通過切換達到一個搖桿控制場橋和岸橋；

（2） 操作面板需要做成類似控制盒的方式，控制盒可以跟模型放在一起，

（3） 操作面板通過以太網的方式與模型系統連接，并且可以控制整個模型運行和單獨分別控制場橋和岸橋的運動

（4） 操作面板同時需要有一個配套的移動端APP軟件，實現跟操作面板類似的功能；

3.6運作場地

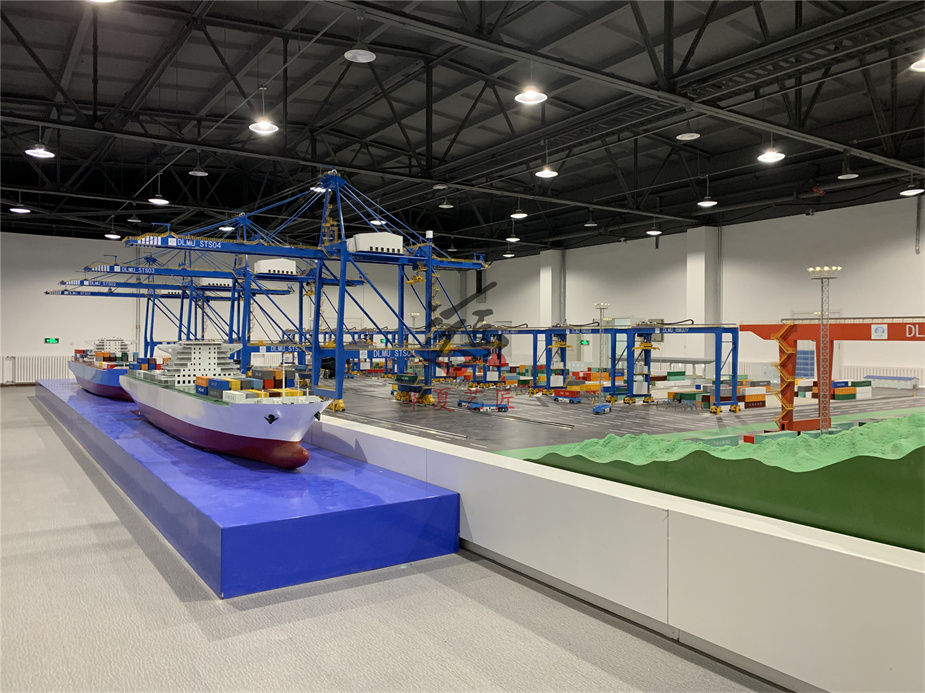

（1） 運作場地為實際港口縮小簡化模型，主要是場橋和岸橋運行導軌（或者普通運行）鋪設場地，擺渡車的運行場地、集裝箱堆放的堆場等；

（2） 運作場地內部同時作為所有電動設備的電路驅動、走線、供電等器件的擺放位置；

（3） 運行場地通過傳感器、標識等方式輔助擺渡車的定位、運行等；

（4） 堆場上和船上要示意疊加堆放一些集裝箱（不是只放置一兩個），并且是可以項目疊加好的，場橋和岸橋要能抓取堆放的所有的集裝箱（跟實際作業情況類似）；

（5） 集裝箱數量和擺放位置要求為：在船上為2*2*2；堆場為2堆，數量為2*2；

3.6軟件

根據客戶的要求定制場橋運行程序、岸橋運行程序、擺渡車運行程序和整體作業的運行程序；需要手機APP；電機需要預留接口給PLC系統來控制；
