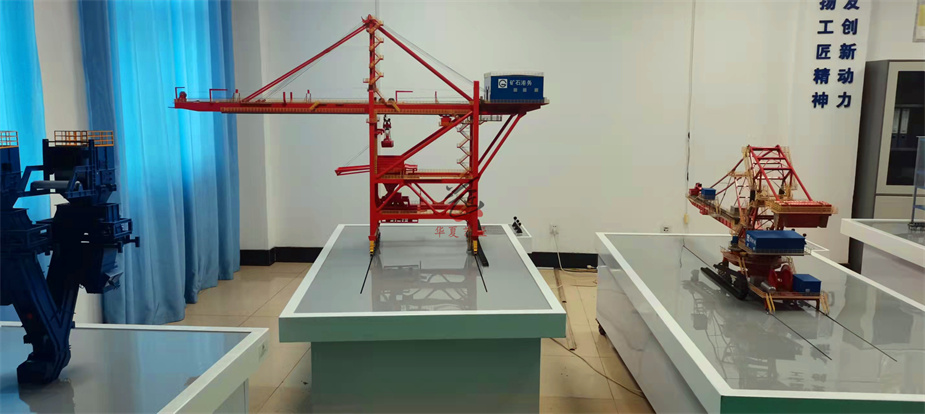

（1）卸船機

1）制作比例1：50；

2）模型大?。?/span>2.15m*0.65m*1.39m（長*寬*高）；

3）各運動機構：起升機構、開閉機構、小車運行機構、走行機構、俯仰機構；

4）帶展覽底托（底托下方為金屬存儲柜），各機構動作操作按鈕，同時預留各機構動；作控制接口，可實現與PLC連鎖（PLC不在供貨范圍內）；

5）主要結構材質為304不銹鋼,外觀性構件材質為ABS。

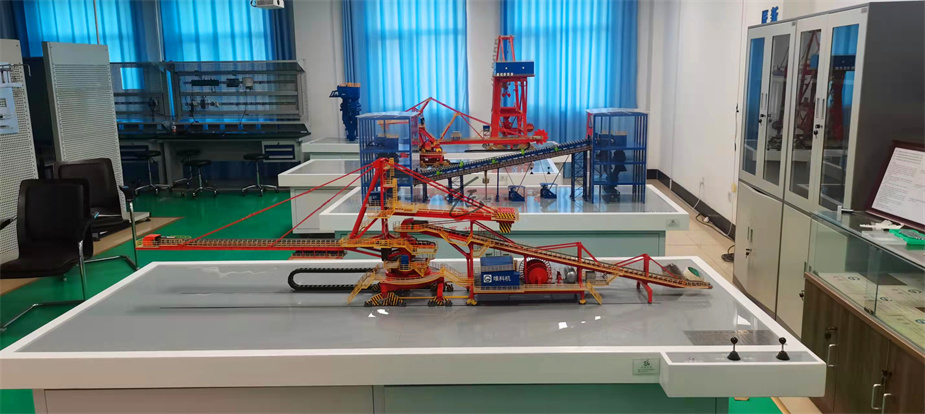

2）堆料機

1）制作比例1：50；

2）2.3m*0.3m*0.6m（長*寬*高）；

3）各運動機構：走行機構、回轉機構、懸臂皮帶機機構、俯仰機構；

4）帶展覽底托（底托下方為金屬存儲柜），各機構動作操作按鈕，同時預留各機構動作控制接口，可實現與PLC連鎖（PLC不在供貨范圍內）；

5）主要結構材質為304不銹鋼,外觀性構件材質為ABS。

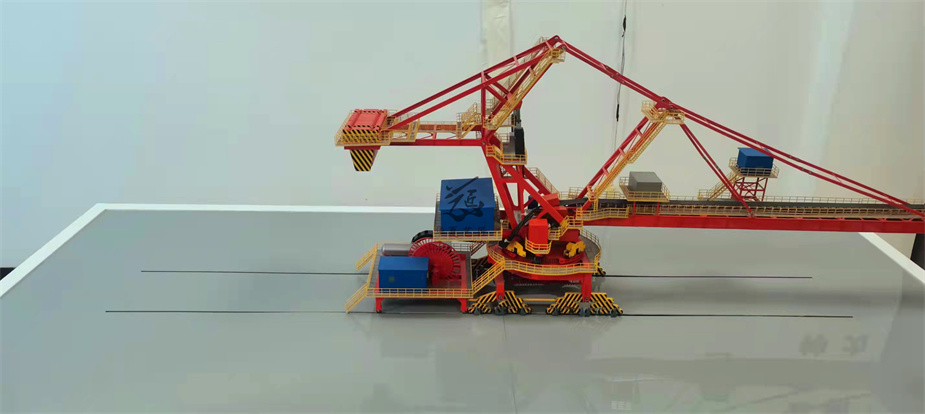

3）取料機

1）制作比例： 1：50；

2）模型尺寸：1.66*0.3*0.68m（長*寬*高）；

3）各運動機構：走行機構、回轉機構、懸臂皮帶機機構、俯仰機構、斗輪機構；

4）帶展覽底托（底托下方為金屬存儲柜），各機構動作操作按鈕，同時預留各機構動作控制接口，可實現與PLC連鎖（PLC不在供貨范圍內）；

5）主要結構材質為304不銹鋼,外觀性構件材質為ABS。

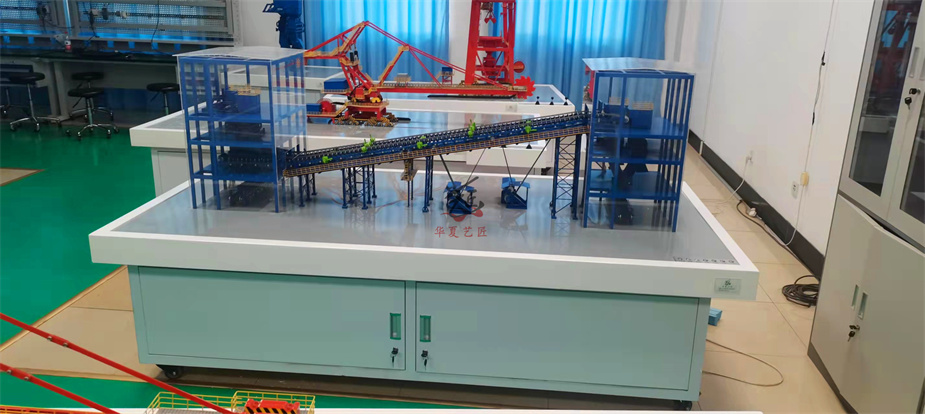

（4）皮帶機

1）模型尺寸：1.5*0.4*0.8m（長*寬*高）；

2）要求可動、帶跑偏限位、拉繩限位、撕裂限位，配重檢測限位，布好線，預留限位控制接口，可用于連接PLC（PLC不在供貨范圍內），實現編程控制；

3）帶展覽底托（底托下方為金屬存儲柜），各機構動作操作按鈕；

4）主要結構材質為304不銹鋼,外觀性構件材質為ABS。

（5）物料轉載系統（T3轉運站）

1）模型尺寸：0.3*0.3*1m（長*寬*高）；

2）可動機構：三通小車機構（手動即可）；

3）帶展覽底托（底托下方為金屬存儲柜），半透明（可看到內部結構）、塔內外溜桶、塔外翻料箱、負角度調料板、溜槽收口能清晰展示；

4）主要結構材質為304不銹鋼,外觀性構件材質為ABS。

皮帶機、堆料機、取料機、卸船機教學可操控控制手柄式，真實仿真教學實訓體驗。
